一、用途
溶氣釋放器是溶氣氣浮凈水系統中的關鍵裝置。壓力溶氣水只有通過該裝置降壓消能后，才能釋放出大量的微細氣泡，釋放器性能的好壞，涉及到氣泡的微細度，它直接影響氣浮法凈水的效果。
二、型號表示方法
GTJ— □ —— 溶氣水量(m3/h)
—— 溶氣釋放器
三、特點
※在2kgf/cm2壓力下，即能有效的工作。
※釋出氣泡平均直徑在15-30微米左右。
※釋氣完善程度為99%以上。
四、主要參數及尺寸
| 型號 | 溶氣水進口直徑 | 外形尺寸Φ×H(mm) | 不同壓力下流量(m3/h) | 作用直徑 | ||||
| 2.0 (kgf/cm2) | 2.5 (kgf/cm2) | 3.0 (kgf/cm2) | 3.5 (kgf/cm2) | 4.0 (kgf/cm2) | ||||
| GTJ-1.25 | DN25 | 240×93 | 1 | 1.10 | 1.28 | 1.38 | 1.47 | 400 |
| GTJ-2.5 | DN25 | 240×93 | 2.37 | 2.59 | 2.81 | 2.97 | 3.14 | 600 |
| GTJ-3.5 | DN32 | 283×98 | 2.7 | 3.01 | 3.56 | 4.2 | 4.3 | 800 |
| GTJ-5 | DN50 | 308×109 | 4.61 | 5.51 | 5.60 | 5.98 | 6.31 | 1000 |
| GTJ-7.5 | DN65 | 388×123 | 6.50 | 6.99 | 7.47 | 7.99 | 8.32 | 1100 |
| GTJ-10 | DN80 | 410×133 | 8.70 | 9.47 | 10.55 | 11.11 | 11.75 | 1200 |
| 型號 | 規格 | 溶氣水支管接口徑 | 抽真空管接口直徑 | 不同壓力下流量(m3/h) | 作用直徑 | 參考重量 | ||||||||
| 0.15 (kgf/cm2) | 0.20 (kgf/cm2) | 0.25 (kgf/cm2) | 0.30 (kgf/cm2) | 0.35 (kgf/cm2) | 0.40 (kgf/cm2) | 0.45 (kgf/cm2) | 0.50 (kgf/cm2) | 碳鋼 | 不銹鋼 | |||||
| TJ-Ⅰ | 8*Φ15 | - | - | 0.98 | 1.08 | 1.18 | 1.28 | 1.38 | 1.47 | 1.57 | 1.67 | 500 | 1.3 | 2.2 |
| TJ-Ⅱ | 8*Φ20 | 31 | 18.5 | 2.1 | 2.37 | 2.59 | 2.81 | 2.97 | 3.14 | 3.29 | 3.45 | 700 | 2.0 | 2.5 |
| TJ-Ⅲ | 8*Φ25 | - | - | 4.03 | 4.61 | 5.15 | 5.60 | 5.98 | 6.31 | 6.74 | 7.01 | 900 | 4.8 | 5.3 |
| TJ-Ⅳ | 8*Φ32 | 45 | 18.5 | 5.67 | 6.27 | 6.88 | 7.50 | 8.09 | 8.69 | 9.29 | 9.89 | 1000 | 8.6 | 6.2 |
| TJ-Ⅴ | 8*Φ48 | 85 | 18.5 | 7.41 | 8.70 | 9.47 | 10.55 | 11.11 | 11.75 | 1.29 | 10.68 | 1100 | 9.0 | 10.5 |

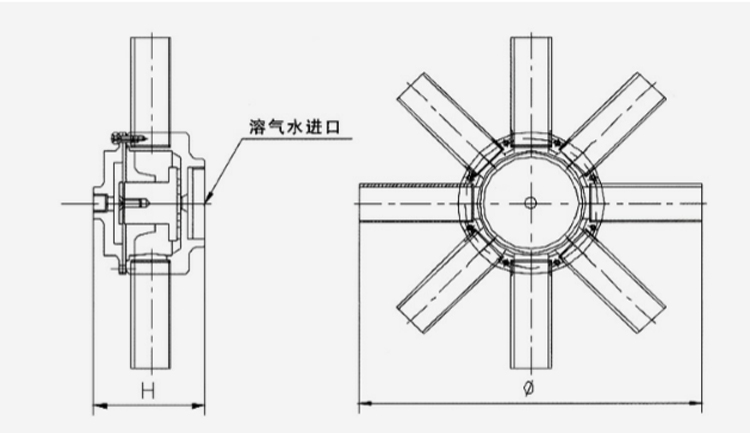

五、外形圖
